제품 소개

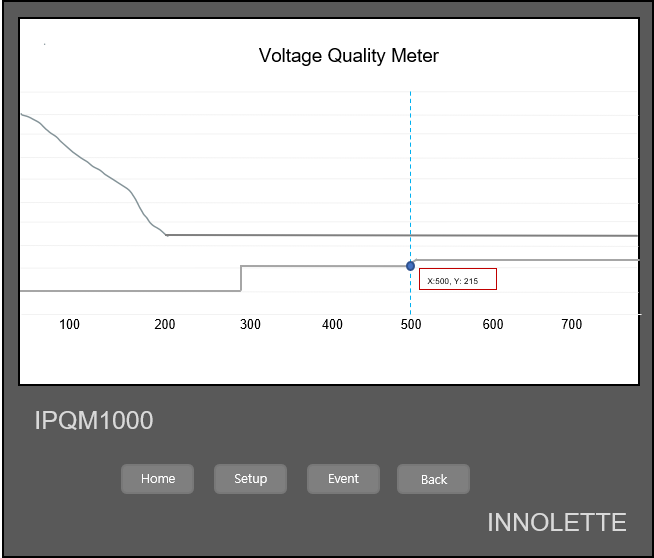

IPQM1000 은 공급되는 전력의 양뿐만 아니라 전력이 일관성,신뢰성,안정성있게 제공되는지를 모니터링하여
사용자 장비 및 전기시스템의 손상 또는 오동작, 시스템 다운과 같은 장애 상황을 사전에 방지하기 위한 모니터링
시스템입니다.
제품 타입
사용자 전기시스템에 적합하게 Stand-Alone 제품과 Embedded 제품 타입으로 구성이 가능하며 사용자 요구기능에 대한 커스터마이징 공급이 가능합니다.
적용 분야
- 발전소, 변전소
- 철도
- 전기차 충전시스템
- 산업용 생산공장 전력시스템
- 그밖에 전력시스템 장애 방지가 필요한 분야
제품 표준사양
3-Phase Class A Power Quality Analyzer
Main Board Spec
CPU : QUAD CORE CPU 1.5Ghz
OS : Linux
Voltage Sampling Rate, Maximum Samples/Cycle : 512
Voltage Harmonics Up to (Individual, Even, Odd, Total) : 255th
Type of Analog to Digital Converter : 16bit(24 Channel)
Internal DDR Memory : 2GB
Internal FLASH Memory : 128GB
Transient Detection, Microseconds : 32.5μs(60Hz)
Ethernet Ports : 2 SFP+ 1 Wire
Voltage Channels
Channels : 3 Phase + Neutral
Nominal Full Scale : 380V(PT)
Uncertainty 0.1% of Nominal
Current Channels
Channels A : 3 Phase + Neutral
Channels B : 3 Phase + Neutral
Nominal Full Scale : 5A
Maximum Peak Measurement : 200A
Burden : 0.000375VA@5A
Phase : ±0.08°@5A
Uncertainty : 0.1% of Nominal
Frequency Measurement
Fundamental Frequency : 20 Hz to 360 Hz
Frequency Resolution : 0.2 mHz
Frequency Accuracy : ±0.2 mHz
Power Supply
Operating Range : 80-260 VAC: 50/60 Hz 100-360 VDC
Power Consumption : 20W with standard configuration
Time Synchronization
Real Time Clock : 20ppm
GPS : 100-200μs
SNTP Server : 50-100μs
Environmental Conditions
Operation Temperature : -20°C to 85°C
Storage Temperature : -40°C to 85°C
